تعویض زغال موتور فن بخاری ایسوزو

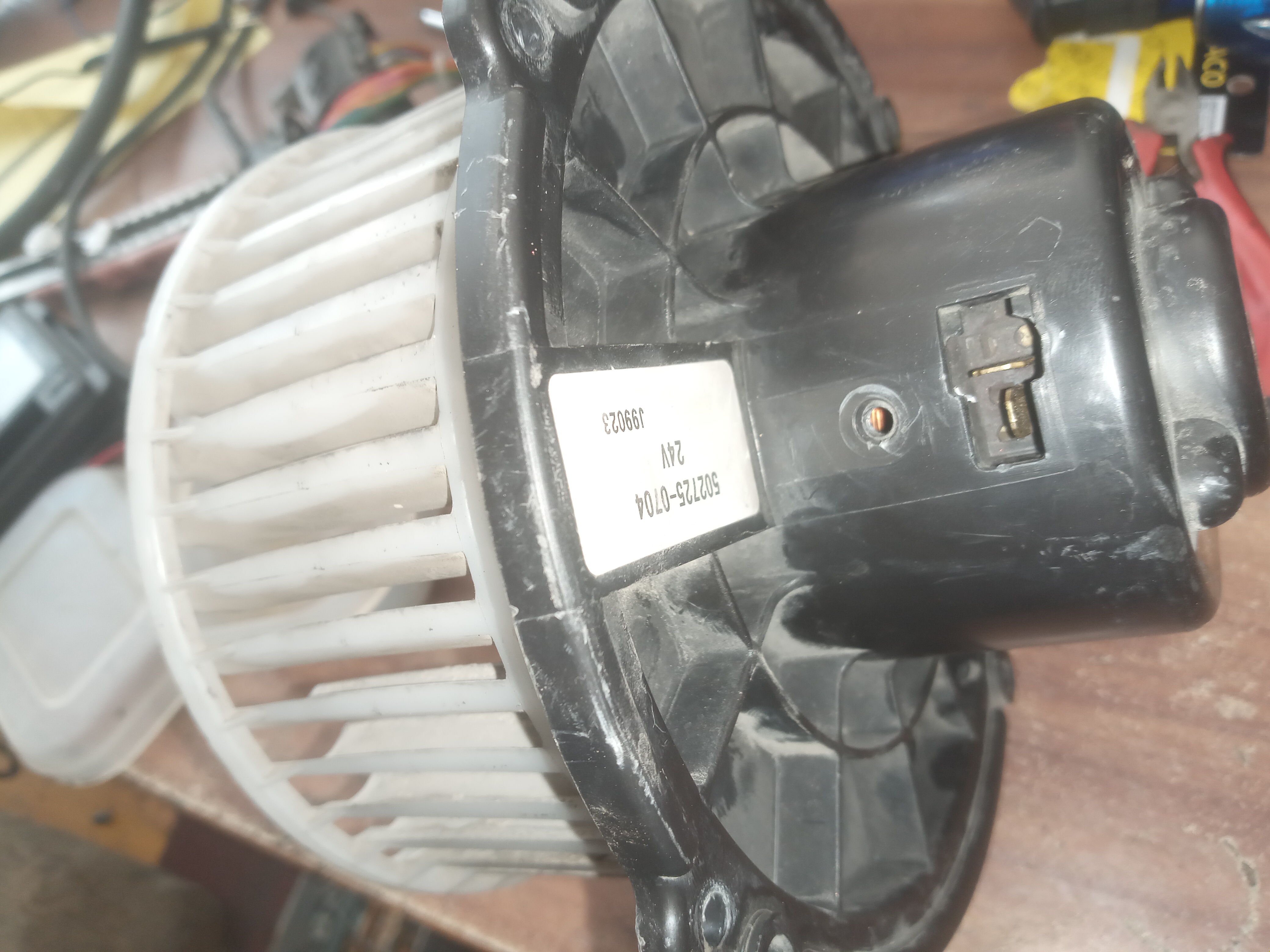

موتور فن بخاری ایسوزو سمت شاگرد و زیر داشبورد قرار گرفته که جهت باز کردن باید کاور زیر داشبور باز شود پس از باز نمودن کاور ابتدا باید مخزن آب پاش باز گردد که بوسیله دو عدد پیچ به براکت متصل شده پیچ ها بوسیله آچار شماره 12 باز گردد پس از جدا سازی مخزن آب پاش باید براکت نیز باز گردد که براکت نیز بوسیله دو عدد پیچ آچار خور 10 از بالا باز گردد و پس از آن به موتاور بخاری میرسیم که بوسیله چهار پیج چهار پخ بعد از باز کردن پیچ ها موتور را می توانید برون بکشید

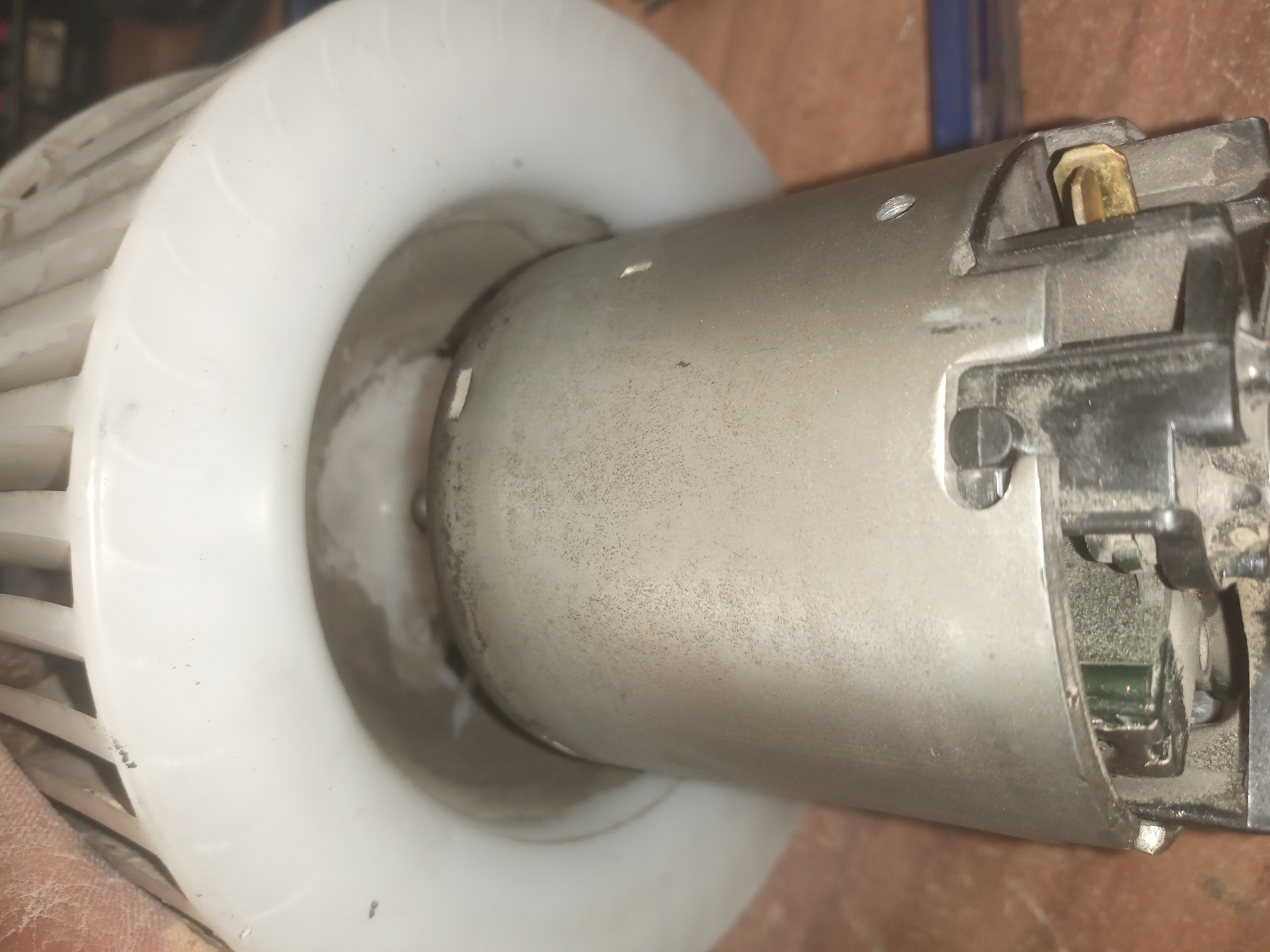

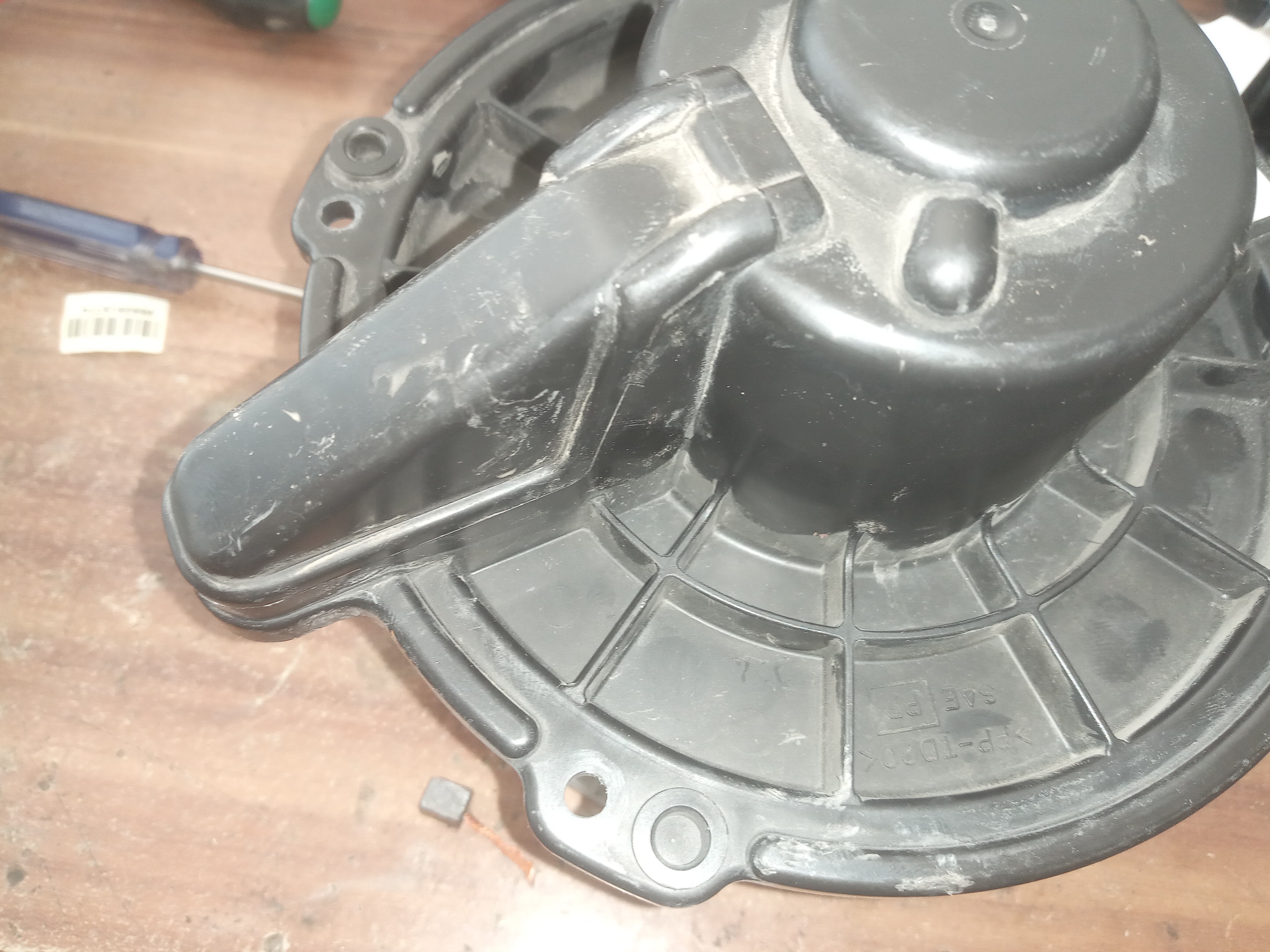

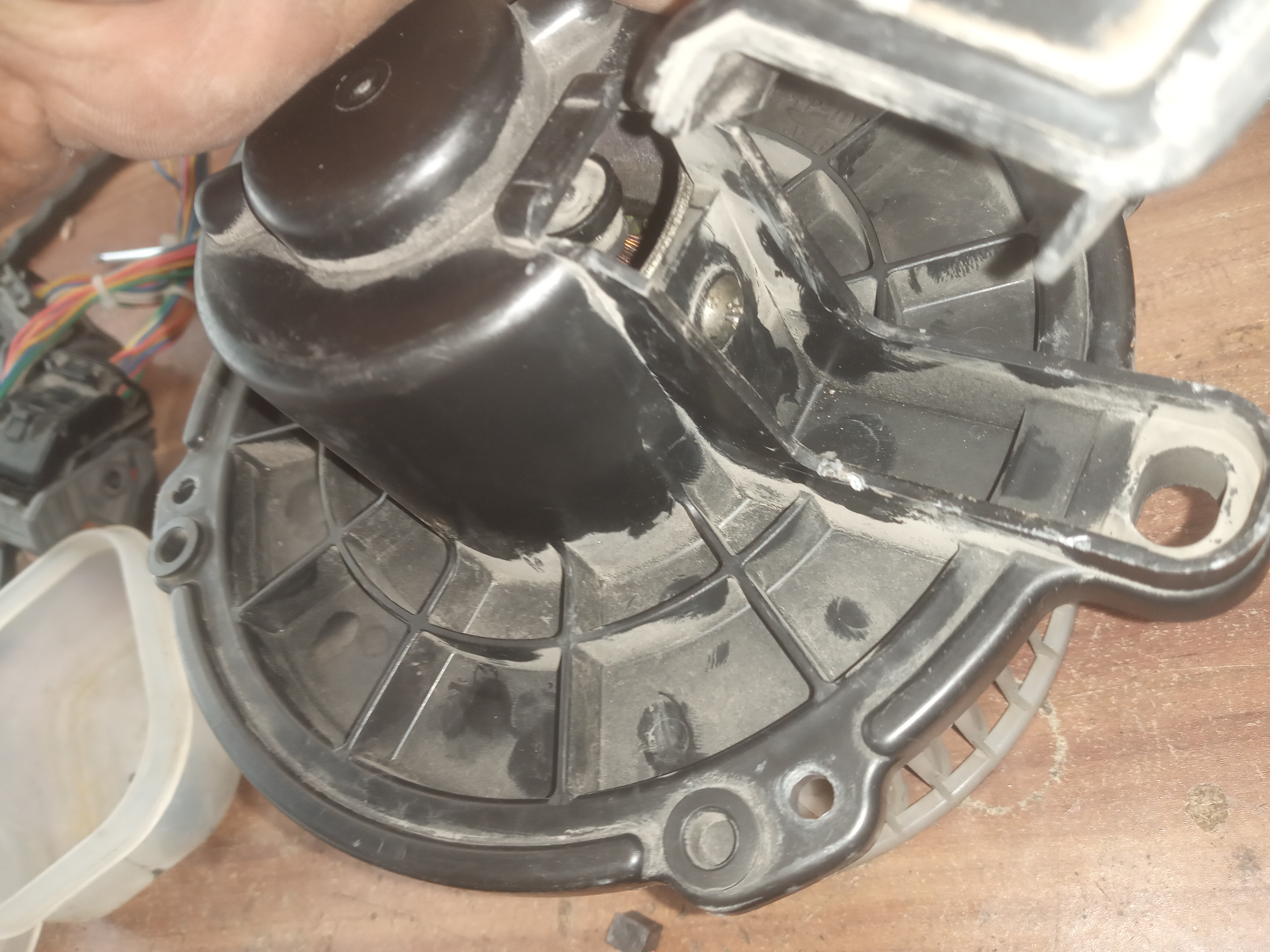

برای باز کردن موتور باید پروانه و کاور از موتور جدا گردد برای اینکار دو طرف کاور دو عدد پیچ 4 پخ وجود دارد که باید باز شود که یکی از پیچ ها داخل محفظه ای هست که باید با ابزاری مثل پیچ گوشتی دو سو یا چاقو باز گردد

پیچ را باز کرده و موتور را بیرون بکشید .

فن بوسیله یک خار به موتور وصل است که باید خار برون کشیده شود

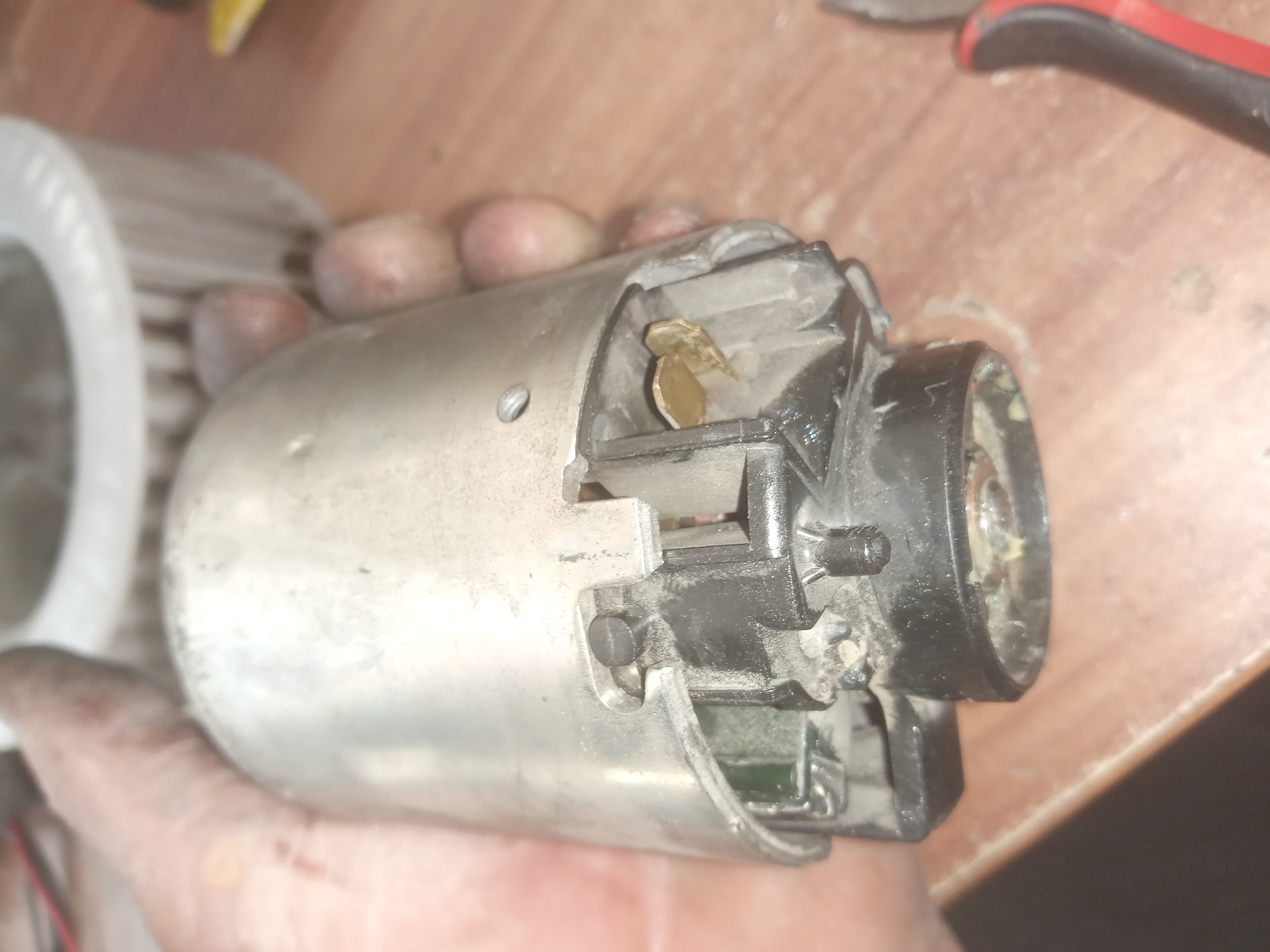

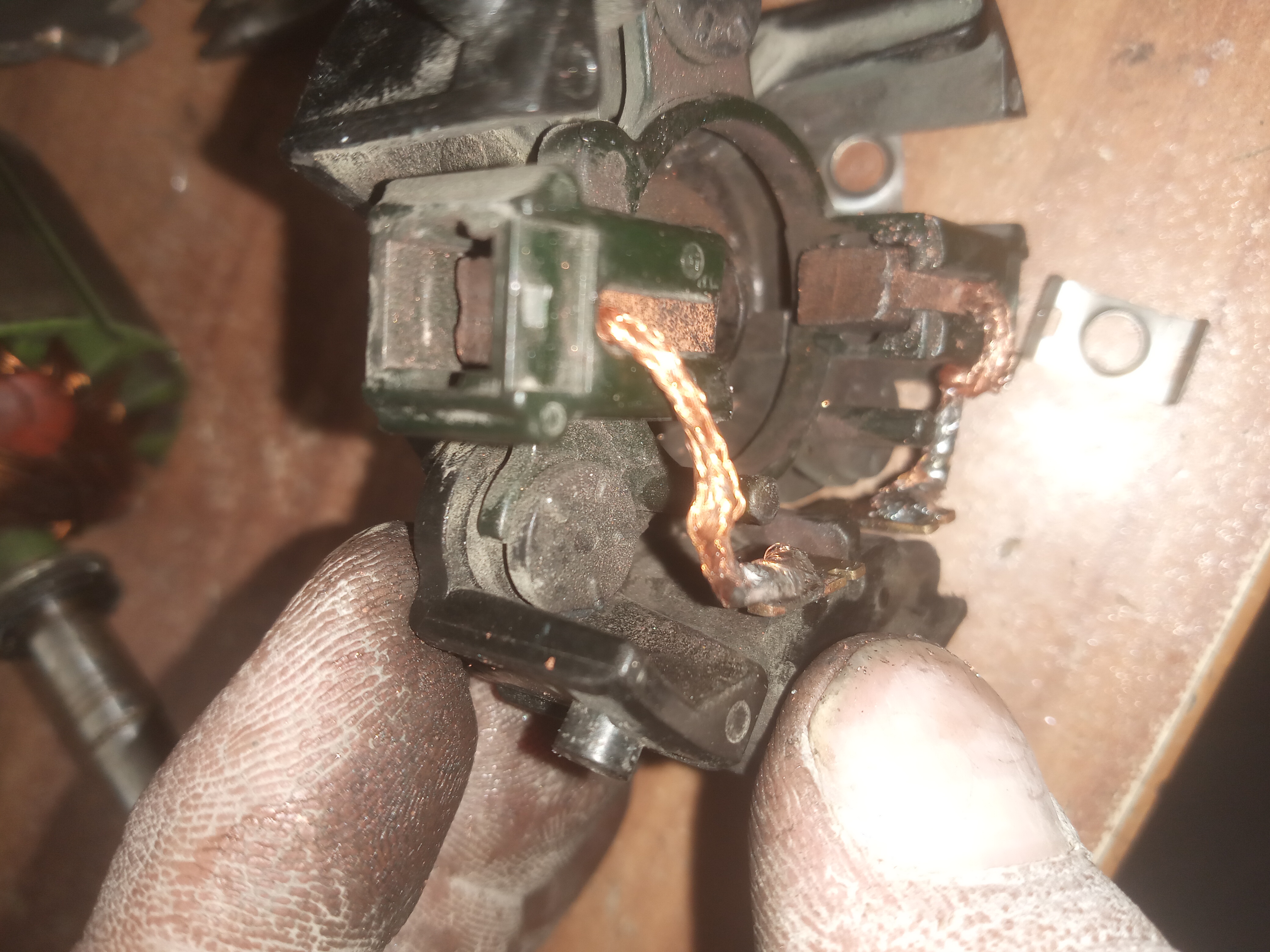

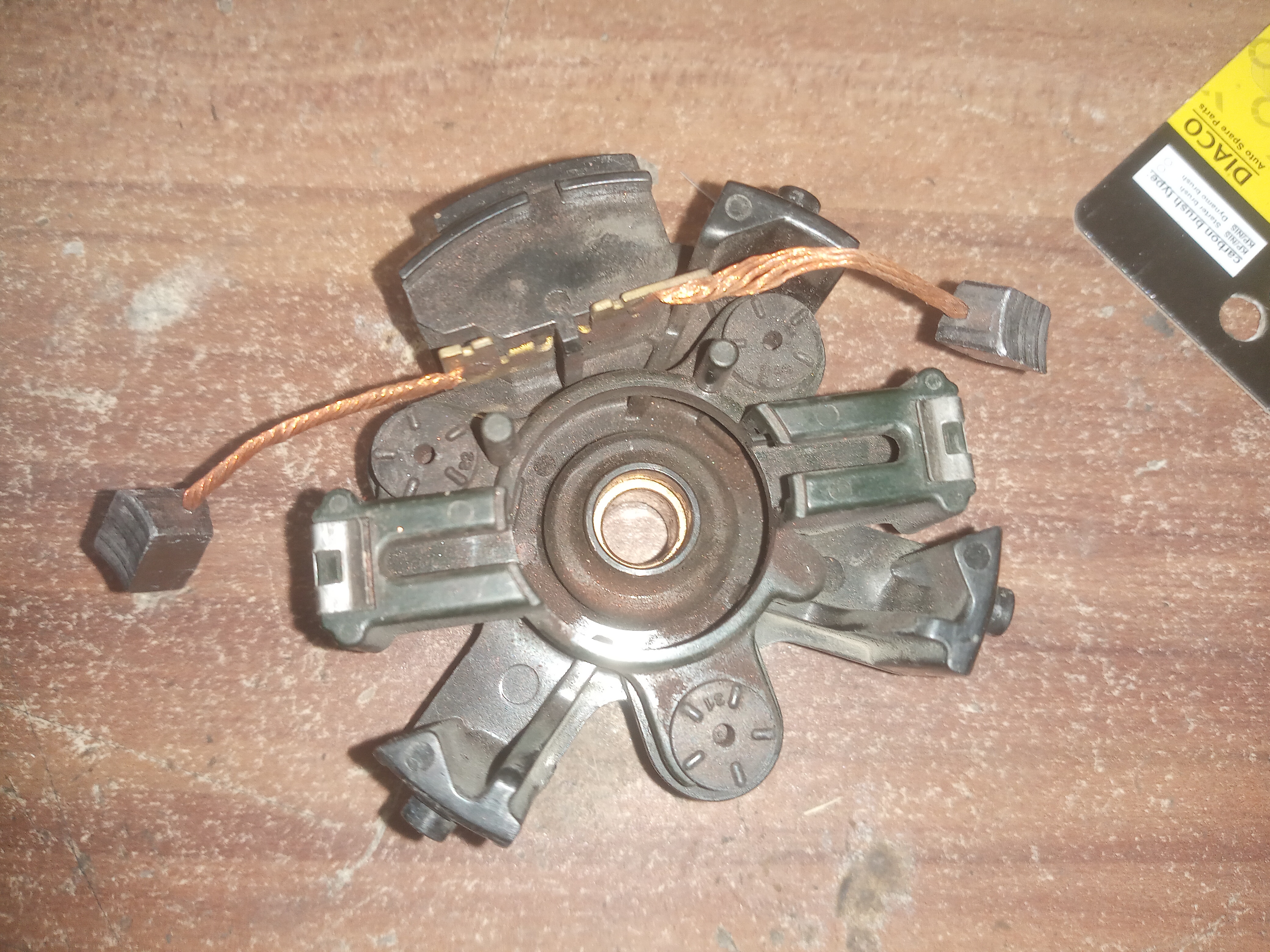

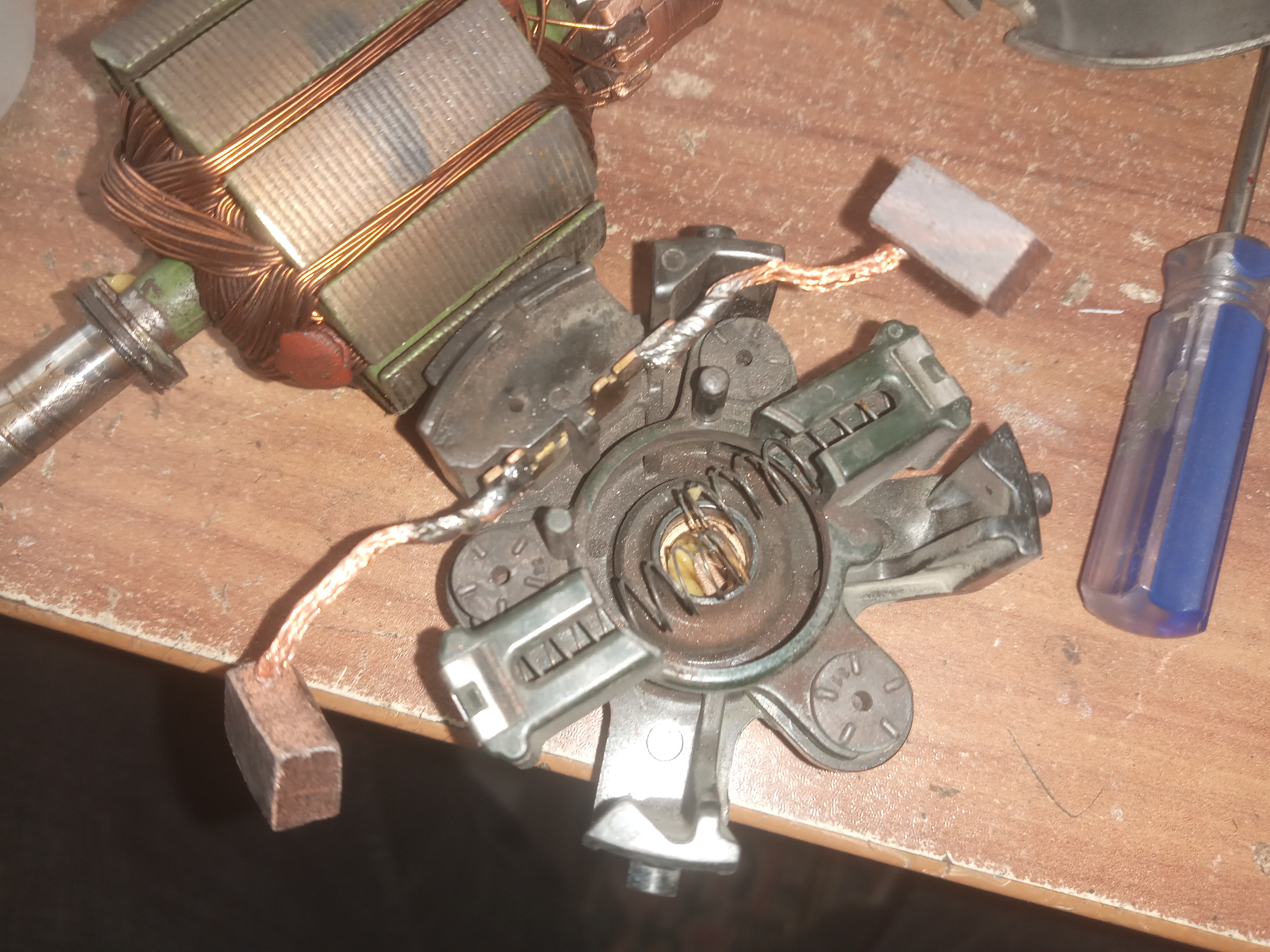

مجموه جا زغالی با یک چرخش باز میشود

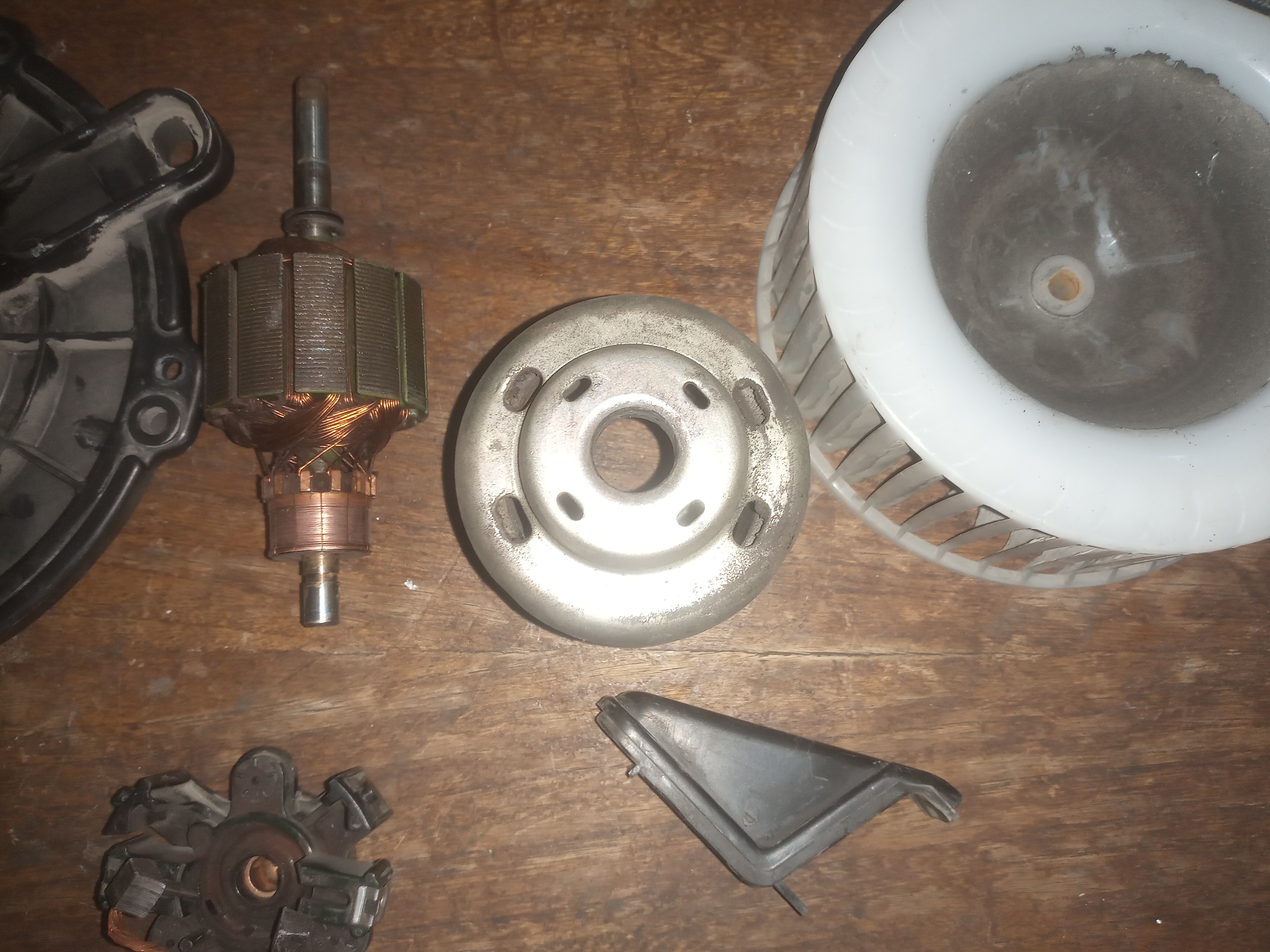

جهت در اوردن آرمیچر باید از سر جلو موتور خار مربوطه را باز کرده و آرمیچر را بیرون بکشید

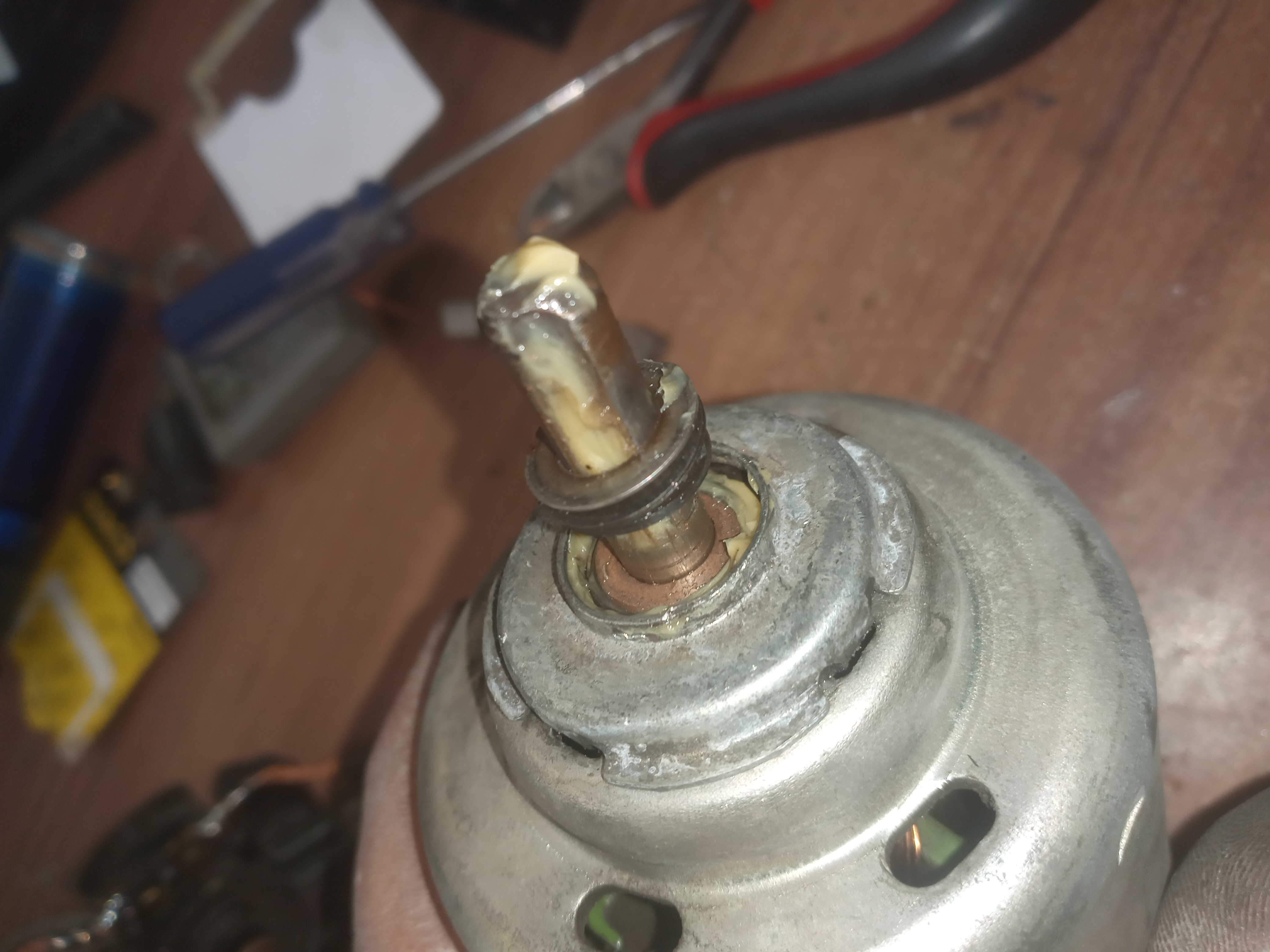

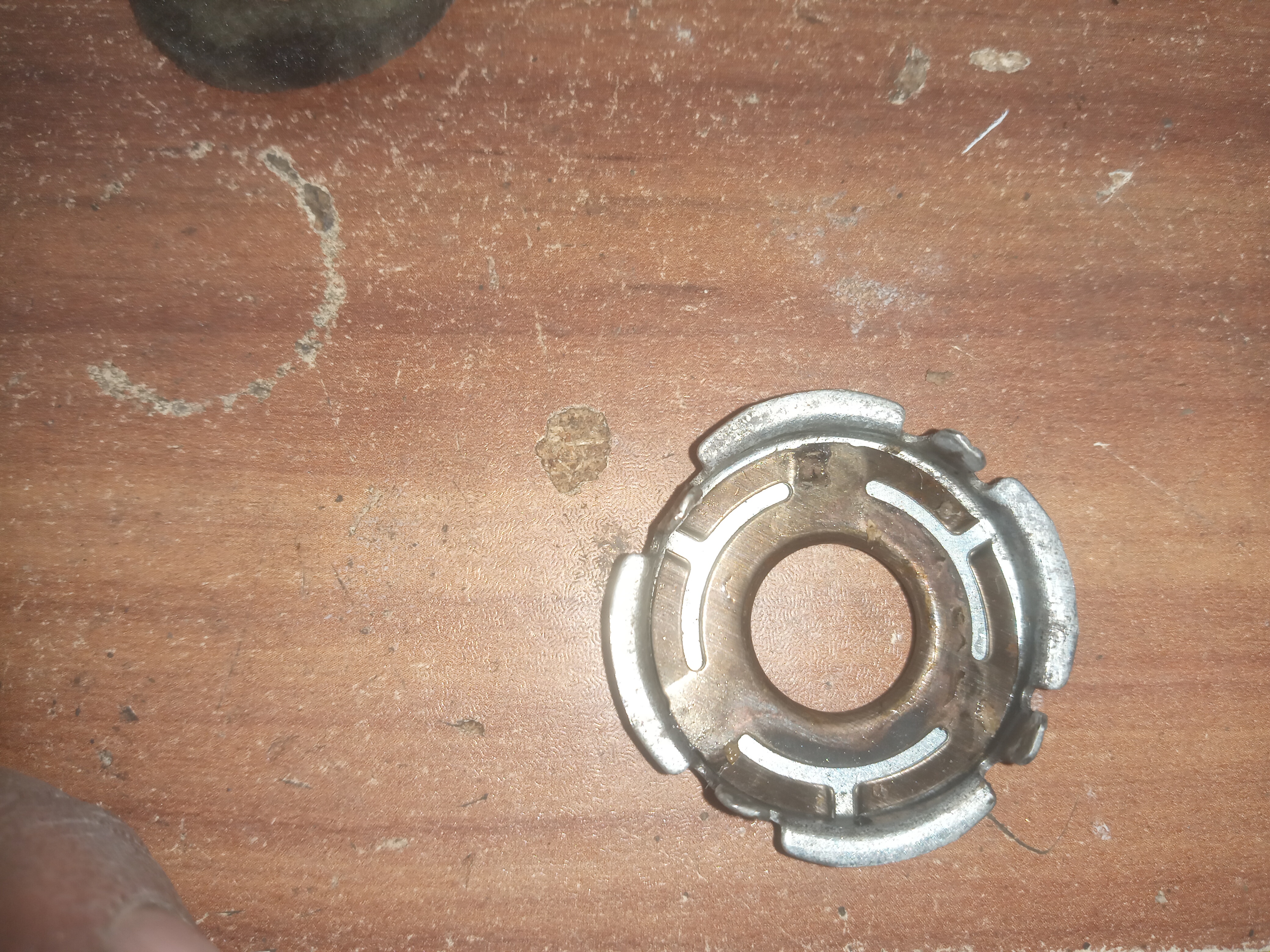

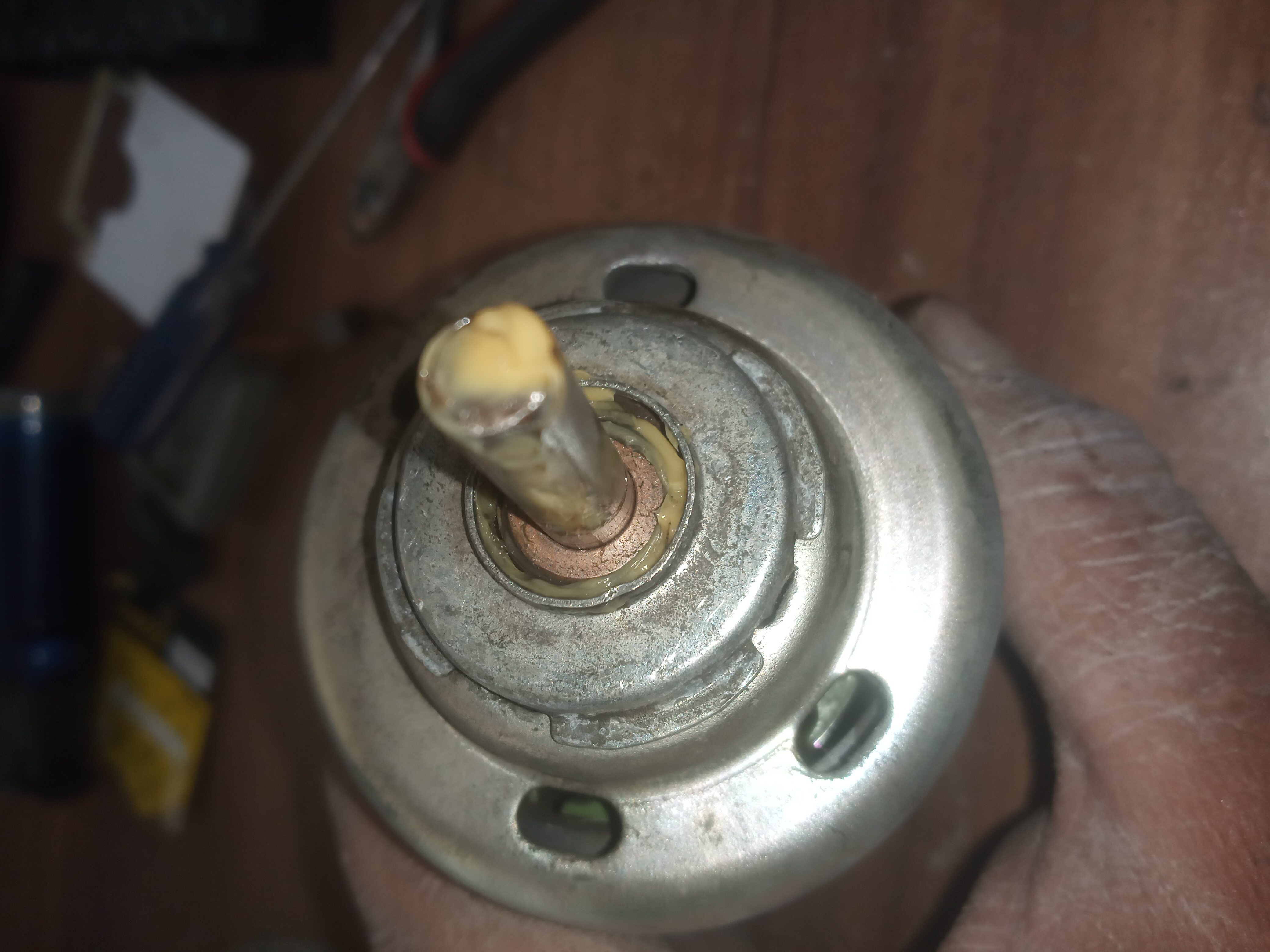

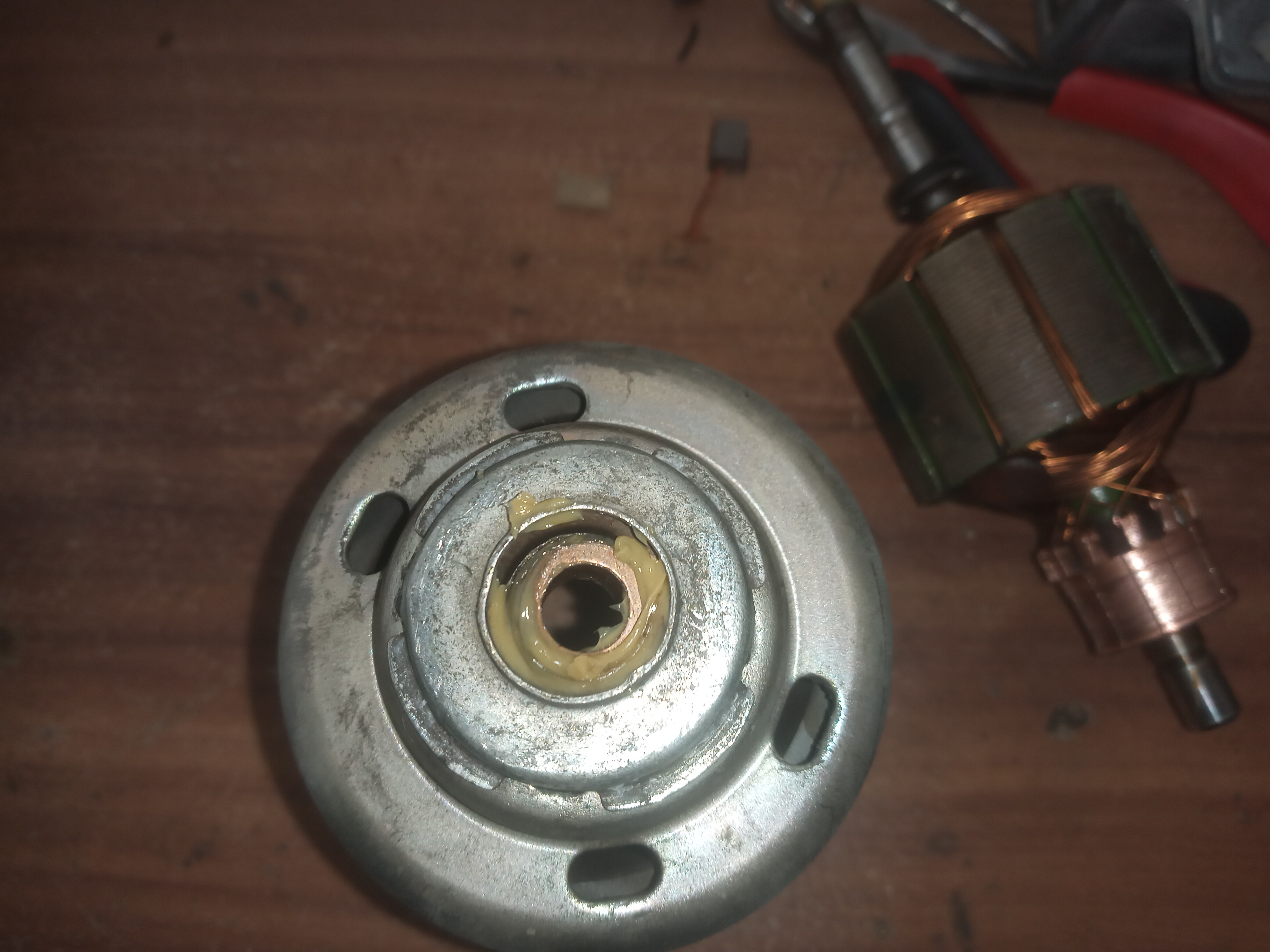

برای تعویض بوش سر موتور باید مجموعه قالپاق و فنر بندی و واشر ها و نمدی جلو باز شود که بوسیله چهار زایده دور قالپاق بوسیله پیچ گوشتی دو سو می توان مجوعه را باز کرد

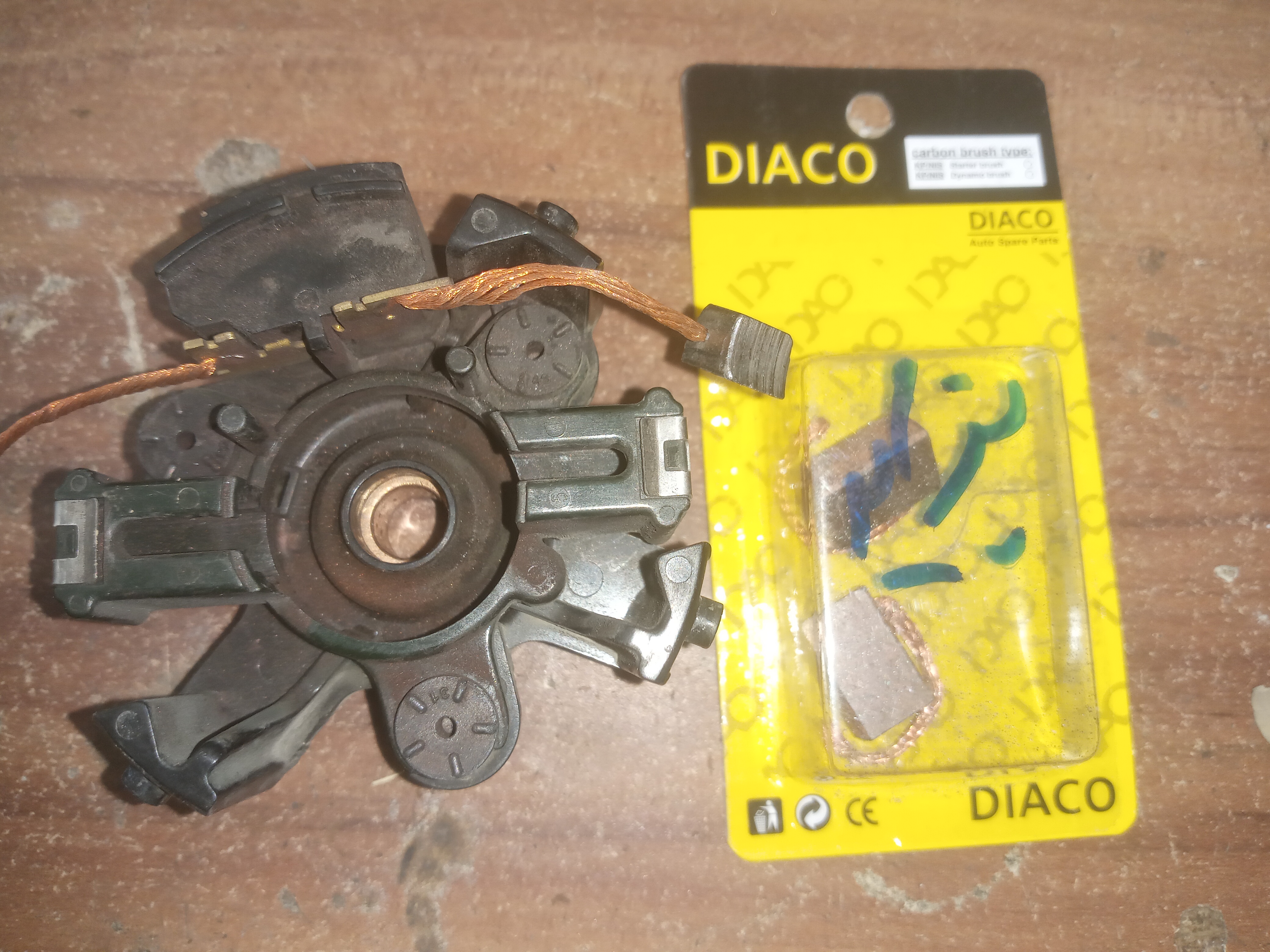

برای تعویض زغال بنده از زغال فن پراید استفاده کردم

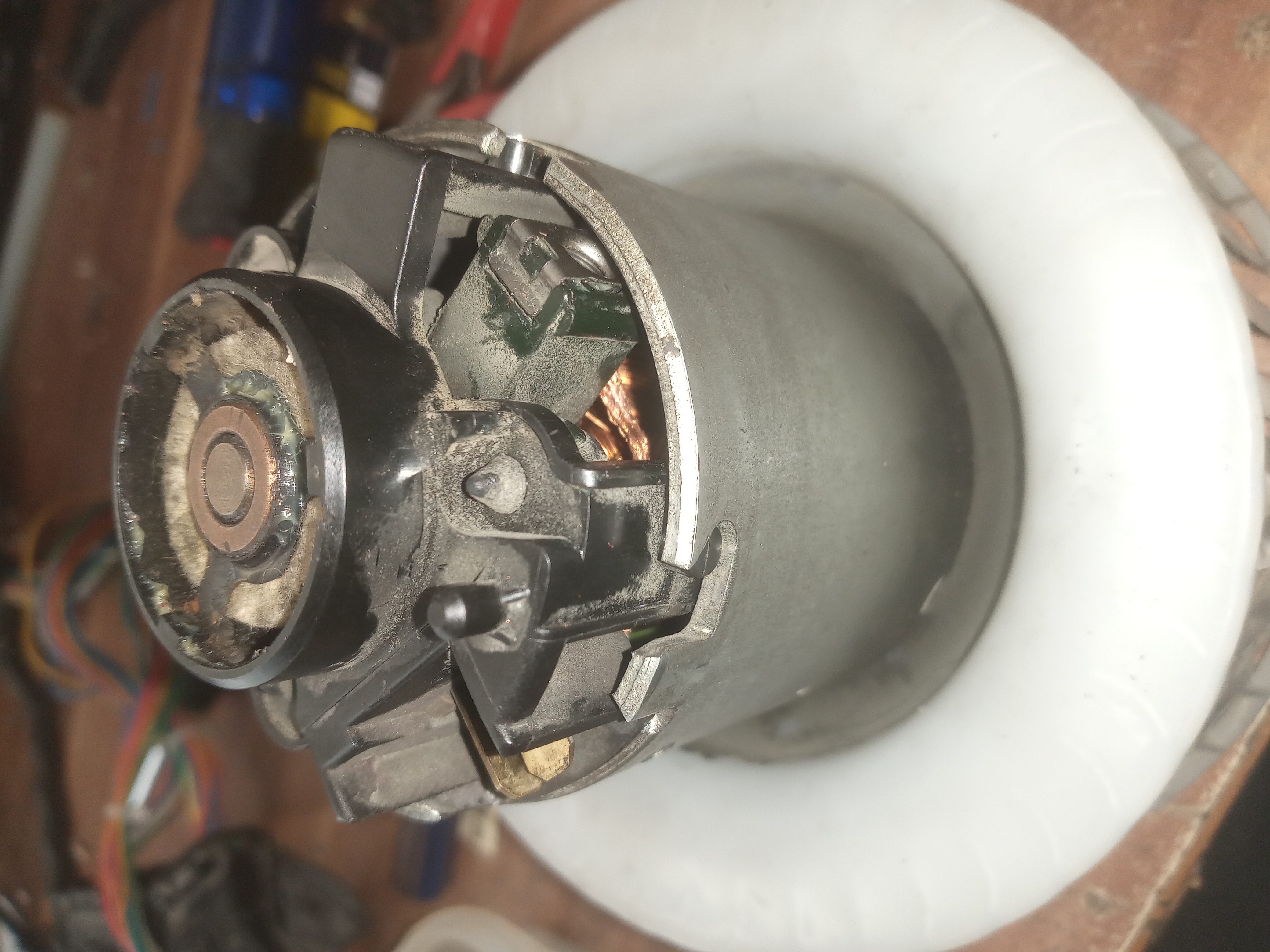

برای مونتاز موتور باید ابتدا جا ذغالی را به کلکتور آرمیچر مونتاژ نموده سپس مجموعه بوش و قالپاق سر موتور را مونتاز نموده و حتما گیریس کاری شود سپس موتور را جمع نمایید

و مراحل بستن فن و کاور را طبق روند باز نمودن ببندید .
