عیب یابی پنل اتوماتیک پارس جدید

تاریخ: نویسنده: یحیی منصورزاده

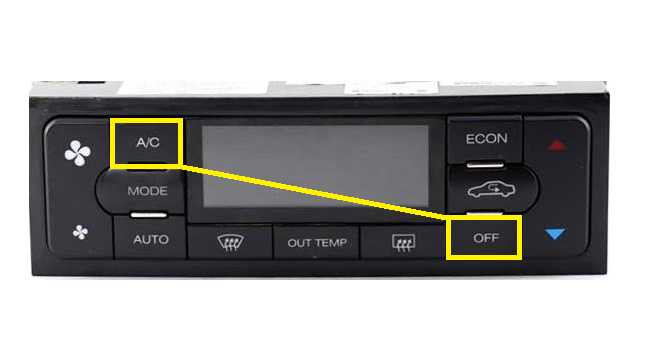

در پنل کولر و بخاری اتوماتیک خودروهای پارس و سمند جدید هنگامی که خطایی در سیستم وجود داشته باشه کلمه AUTO به صورت چشمک زن نمایش داده میشه جهت عیب یابی باید دو دکمه زرد رنگ در تصویر را همزمان فشرده و سویچ خودرو را باز می نماییم

حدود ده ثانیه نگه م داریم تا صفحه نمایشگر روی منوی عیب یاب برود

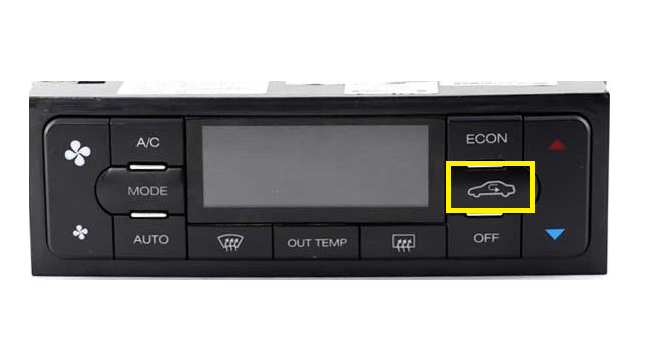

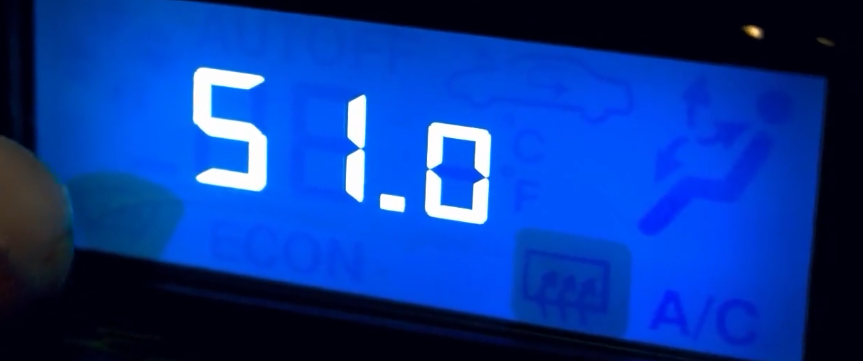

S1.0نشان دهنده منوی سنسورها می باشد که با زدن دکمه مشخص شده زیر وارد منوی عیب یاب سنسورها شده و سنسوری که معیوب می بشاد به شکل چشمک زن در می آید

جدول سنسور به شرح زیر می باشد

تمامی سنسورهاS1.0روشنچشمک زن
سنسور اواپراتورS1.1↑↑
سنسور دمای کابینS1.2↑↑
سنسور دمای آب رادیاتورS1.3↑↑
سنسور دمای محیطS1.4↑↑
سنسور تابش خورشیدS1.5↑↑

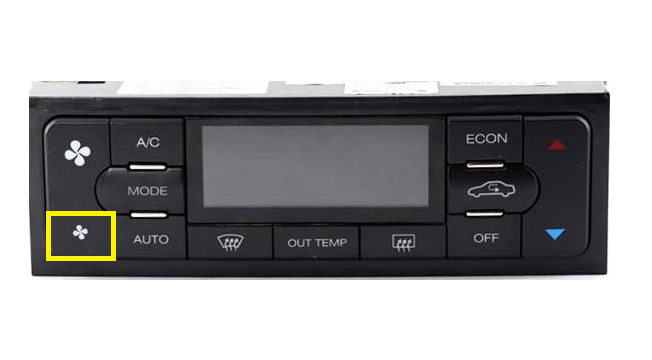

اگر عیب در سنسور نبود بوسیله دکمه زیر وراد منوی عملگرها میشیم و با توجه به جدول زیر و عدد چشمک زن به پیدا کردن عیب در عملگرها میرسیم S2 ها نشان دهنده عملگرها می باشد

موتور محرک دریچه‌ها Motor actuator (M/A)LCD DisplayIndication
NGOK
موتور دریچه‌های وضعیت و مخلوط هواS2.0چشمک زنروشن
موتور دریچه مخلوط هوا، خطای قفلS2.1↑↑
موتور دریچه وضعیت هوا، خطای قفلS2.2↑↑
موتور دریچه مخلوط هوا، خطای ولتاژS2.3↑↑
موتور دریچه وضعیت هوا، خطای ولتاژS2.4↑↑
