نیروگاه ترافیکی((تولید برق از عبور خودروها))
تبدیل دستاندازهای جاده به مولد انرژی
با افزایش تردد خودروها، مقدار زیادی انرژی مکانیکی هنگام عبور خودرو از دستاندازها، تغییر شکل سیستم تعلیق و حرکت عمودی چرخها تلف میشود. ایده نیروگاه ترافیکی استفاده از همین حرکت مکانیکی و تبدیل آن به انرژی الکتریکی است.
در این طرح، دستانداز معمولی جاده با یک دستانداز مولد برق جایگزین میشود. هنگامی که چرخ خودرو از روی آن عبور میکند، بخش متحرک دستانداز به سمت پایین حرکت کرده و این حرکت توسط یک مکانیزم مکانیکی به ژنراتور منتقل میشود.
مطالعات آزمایشگاهی و نمونههای جادهای نشان دادهاند که دستاندازهای مجهز به سامانههای برداشت انرژی میتوانند از عبور خودرو برق تولید کنند. برای نمونه، یک پژوهش منتشرشده در سال ۲۰۲۶ یک سامانه دستانداز با انتقال مکانیکی دوطرفه را آزمایش کرد و حداکثر توان حدود ۱٫۱۶۱ وات را در شرایط آزمایشگاهی گزارش کرد؛ خود پژوهش نیز بر نیاز به بررسی دوام طولانیمدت در ترافیک واقعی تأکید کرده است.
نکته مهم این است که این نیروگاه را بهتر است بهعنوان سامانه تولید برق از انرژی مکانیکی عبور خودروها معرفی کنیم، نه یک منبع برق نامحدود؛ چون مقدار انرژی قابل برداشت به تعداد خودروها، میزان حرکت دستانداز و راندمان مکانیزم بستگی دارد. پژوهشهای واقعی هم نشان دادهاند که تولید برق از دستاندازهای مکانیکی و پیزوالکتریک امکانپذیر است، هرچند توان خروجی نمونههای آزمایشگاهی متفاوت بوده است.
ساختار پیشنهادی نیروگاه ترافیکی
طرح پیشنهادی ELECSAM را میتوان از چند بخش اصلی تشکیل داد:
۱. دستاندازهای مولد برق
در سطح جاده چند واحد دستانداز مخصوص نصب میشود. سطح دستانداز باید به شکلی طراحی شود که تحت فشار چرخ خودرو مقدار محدودی جابهجایی کنترلشده داشته باشد.
این حرکت میتواند به یکی از روشهای زیر به ژنراتور منتقل شود:
سیستم چرخدنده و شفت
مکانیزم اهرمی
سیستم میللنگ
ژنراتور الکترومغناطیسی
سیستم فنر و انتقال مکانیکی
یا ترکیبی از این روشها
برای چنین پروژهای، انتخاب مکانیزم باید بر اساس ایمنی خودرو، دوام مکانیکی و مقدار انرژی قابل برداشت انجام شود.
۲. تأسیسات زیر سطح جاده
یکی از ویژگیهای مهم ایده ، قرار گرفتن تجهیزات مولد در فضای زیر جاده است.
در این قسمت میتوان یک فضای فنی یا تونل تأسیسات طراحی کرد که در آن تجهیزات زیر قرار داشته باشند:
دستانداز → مکانیزم انتقال → ژنراتور → یکسوساز → کنترل شارژ → باتری/ابرخازن → اینورتر یا مصرفکننده
این فضای زیرزمینی باید دارای دسترسی ایمن برای تعمیرکاران باشد.
برای مثال، در کنار مسیر میتوان یک ورودی مخصوص کارکنان ایجاد کرد که از طریق راهپله به اتاق تأسیسات زیر جاده متصل شود.
اتاق تعمیر و نگهداری
در طراحی واقعی، یکی از مزیتهای مهم این ایده میتواند امکان تعمیر تجهیزات بدون تخریب سطح جاده باشد.
اپراتور میتواند از ورودی مخصوص وارد بخش زیرزمینی شود و به تجهیزات مربوط به هر دستانداز دسترسی داشته باشد.
برای هر مولد میتوان یک محفظه مستقل در نظر گرفت:
دستانداز شماره ۱ → ژنراتور ۱
دستانداز شماره ۲ → ژنراتور ۲
دستانداز شماره ۳ → ژنراتور ۳
و به همین ترتیب.
این ساختار باعث میشود در صورت خرابی یک مولد، بتوان همان واحد را تعمیر یا تعویض کرد بدون اینکه تمام نیروگاه از مدار خارج شود.
سایت برق در کنار جاده
در کنار نیروگاه ترافیکی میتوان یک پست برق کوچک احداث کرد.
این قسمت میتواند محل قرارگیری تجهیزات الکتریکی باشد، مانند:
تابلو برق
تابلو کنترل
تجهیزات حفاظت
کنتاکتورها و تجهیزات قطع و وصل
ترانسفورماتور در صورت نیاز
باتری یا سیستم ذخیره انرژی
اینورتر
تجهیزات اندازهگیری
سیستم پایش و کنترل
برق تولیدشده ابتدا جمعآوری و کنترل میشود و سپس میتواند برای مصارف مشخص مورد استفاده قرار گیرد.
برق تولیدشده چه کاربردی دارد؟
یکی از کاربردهای منطقی چنین سامانهای، تأمین برق تجهیزات کممصرف جادهای است؛ برای مثال:
چراغهای هشدار
تابلوهای هوشمند
سنسورهای ترافیکی
دوربینهای جادهای
سیستم شمارش خودرو
تجهیزات ارتباطی
روشنایی محوطه
علائم LED
تجهیزات پایش وضعیت جاده
پژوهشهای قبلی نیز استفاده از انرژی برداشتشده از دستانداز را برای تجهیزات کممصرف مانند حسگرها و تجهیزات هوشمند جادهای مطرح کردهاند.
نحوه عملکرد نیروگاه
فرآیند تولید برق را میتوان به شکل زیر توضیح داد:
عبور خودرو
⬇️
فشار چرخ روی دستانداز
⬇️
حرکت عمودی صفحه دستانداز
⬇️
انتقال حرکت توسط مکانیزم مکانیکی
⬇️
چرخش ژنراتور
⬇️
تولید برق
⬇️
یکسوسازی و تنظیم ولتاژ
⬇️
ذخیره در باتری یا ابرخازن
⬇️
مصرف توسط تجهیزات جادهای

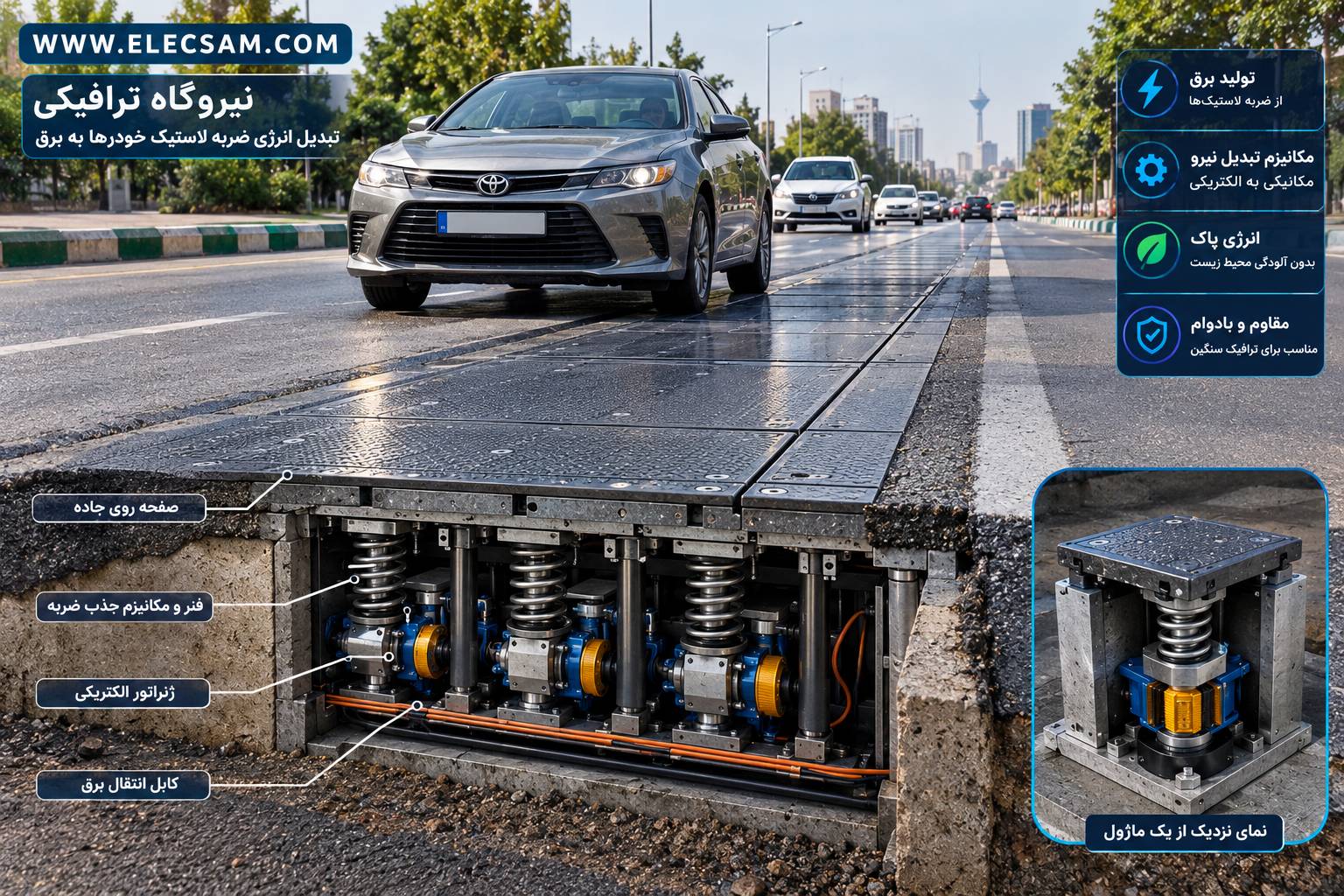

در زیر آسفالت:
دستانداز متحرک
↓
اهرم و فنر
↓
گیربکس / مکانیزم انتقال
↓
ژنراتور
و زیر جاده یک فضای فنی قابل مشاهده باشد که یک تکنسین از طریق راهپله به آن وارد میشود.
در کنار جاده نیز یک ساختمان کوچک با عنوان:«پست برق نیروگاه ترافیکی»قرار بگیرد و داخل آن ترانس، تابلو برق، کنترلر و تجهیزات ذخیره انرژی دیده شود.
مزایای ایده
- استفاده از زیرساخت موجود:
- دستانداز علاوه بر کنترل سرعت، میتواند نقش سامانه برداشت انرژی را نیز داشته باشد.
- تولید انرژی در محل مصرف:
- برق تولیدشده میتواند برای تجهیزات همان مسیر استفاده شود.
- قابلیت توسعه:
- با افزایش تعداد واحدهای مولد میتوان ظرفیت سیستم را افزایش داد.
- تعمیرپذیری:
- قرار دادن تجهیزات در فضای فنی زیر جاده میتواند دسترسی برای تعمیر و نگهداری را آسانتر کند.
- ترکیب چند کاربرد:
- یک سازه میتواند همزمان نقش کنترل سرعت، برداشت انرژی و تأمین برق تجهیزات هوشمند جاده را داشته باشد.
چالشهای فنی
این ایده در مرحله طراحی باید چند مسئله مهم را جدی بگیرد:
- تحمل وزن و ضربه خودروهای سنگین
- آببندی فضای زیر جاده
- جلوگیری از ورود آب و گلولای
- ایمنی رانندگان
- دوام مکانیزم در تعداد بسیار زیاد سیکل
- کاهش صدای مکانیکی
- جلوگیری از ایجاد ضربه شدید به خودرو
- هزینه ساخت و تعمیر
- تلفات مکانیکی و الکتریکی
- مقدار واقعی انرژی تولیدشده در ترافیک
بنابراین، مقدار برق نهایی باید با تست نمونه واقعی و اندازهگیری تعداد خودروها و انرژی تولیدی هر عبور مشخص شود؛ نمیتوان صرفاً از تعداد خودروها نتیجه گرفت که نیروگاه توان بالایی خواهد داشت.
جمعبندی
نیروگاه ترافیکی ELECSAM میتواند بهعنوان یک ایده برای زیرساخت هوشمند جادهای مطرح شود که در آن دستاندازهای مولد برق، حرکت ناشی از عبور خودروها را به انرژی الکتریکی تبدیل میکنند. ژنراتورها و مکانیزمهای انتقال در فضای زیر جاده قرار میگیرند و از طریق مسیر دسترسی و راهپله امکان تعمیر و نگهداری آنها فراهم میشود. در کنار جاده نیز یک پست کوچک برای تابلوهای برق، تجهیزات کنترل، ذخیرهسازی و در صورت نیاز ترانسفورماتور قرار میگیرد.
عنوان پیشنهادی برای سایت:
«نیروگاه ترافیکی؛ تولید برق از عبور خودروها روی دستاندازهای مولد انرژی»
نام انگلیسی پیشنهادی:
Traffic Power Plant – Roadway Energy Harvesting System
